应用PTC恒温发热元件设计的板状恒温加热器， 可以用不同数量、不同规格的PTC元件组合而成。加热板面积、形状可根据不同的使用要求灵活设计，开发出各种各样的产品。
    小面积加热板主要用于加热杯类、碟类、瓶类、罐类的底部，构成PTC恒温热碟、保温菜盘、陶瓷快速煎蛋器、恒温烙饼锅、旅行电熨斗、液化气残夜汽化器等小型板状加热器。
    大面积的加热板， 可以设计成谷物、食品恒温烘干机、保温售饭机、灰斗恒温加热器以及用于医疗保健的恒温暖脚板、保健枕、保健玉石床等。
    对于大面积、大功率的PTC板状加热器而言，加热板表明温度应分布均匀， 为此应选择多片PTC并联，合理分布位置，各元件的参数要匹配。

    3.11.1 结构类型

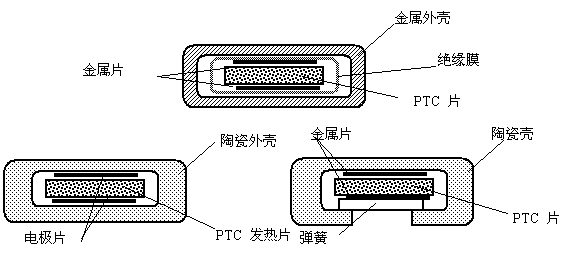

    板状恒温加热器常用的结构类型见图3.11.1.

图3.11.1  板状恒温加热器常用的结构类型

    3.11.2 主要元器件选择
    常用板状恒温加热器见图3.11.2.
