低电压PTC恒温加热器
产品概述

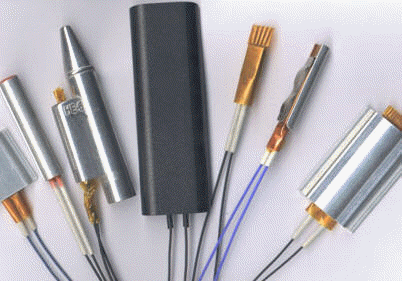

低电压PTC恒温加热器只需3~24V电压即可恒温发热，其原理是PTC热敏电阻加电后自热升温使阻值进入跃变区，低电压PTC恒温加热器表面温度将保持恒定值，该温度只与PTC热敏电阻的居里温度和外加电压有关，而与环境温度基本无关。
PTC加热器就是利用低电压PTC恒温加热器恒温发热特性设计的加热器件。在中小功率加热场合，PTC加热器具有恒温发热、无明火、热转换率高、受电源电压影响极小、自然寿命长等传统发热元件无法比拟的优势
， 在电热器具中的应用越来越受到研发工程师的青睐。

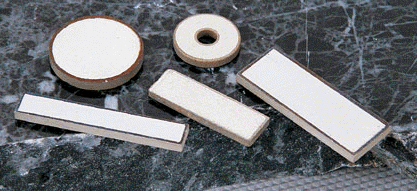

恒温加热PTC热敏电阻可制作成多种外形结构和不同规格，常见的有圆片形、长方形、长条形 、 圆环以及蜂窝多孔状等。把上述PTC发热元件和金属构件进行组合可以形成各种形式的
较大功率的PTC加热器。
注意：大功率低电压PTC恒温加热器对电源要求很高。
比如一个500W的加热器，如果是12V供电，那么它的正常工作电流是500÷12=41.67A
，这样的话要求电源供流能力要达到50A以上。
应用设计
利用恒温加热PTC热敏电阻的恒温加热原理特性，可以设计应用在直发器、发夹、发夹板、离子烫、烫发、烫发板、陶瓷烫发板、发钳、卷发器、电热梳、负离子烫发器、 按摩器、蚊机、灭蚊器、驱蚊器、蚊香机、加香器、香水器、热熔胶枪、洗脚加热、保温杯、开水器、 咖啡机、咖啡保温、咖啡加热器、饮水机、冷热饮水机、热奶器、淋浴加热、电热蚊药驱蚊器、暖手器、干燥器、电热板、电烫斗、电烙铁、电热粘合器、
卷发烫发器、淋浴器、干鞋器、烘鞋器、暖脚板、电热板、频谱仪、频谱治疗、理疗器、红外线加热、摩托车化油器、电热加湿器、电器仪表防潮加热、 恒温培养箱、电子保温瓶、保温箱、保温杯、保温盘、保温柜
、电热盘、热疗仪、热咖啡器、熔蜡器、蒸汽发生器、增湿器、加湿器、巧克力挤出器、电烙铁、针灸、导尿管、暖脚器、烘手器、 棉花糖机、按摩器、小型温风取暖器、电吹风、控制柜加热防潮、监视器防潮、电烘箱、电烤箱、输液宝、医疗设备、家用电器、小家电......等等。
低电压用PTC加热片
外形结构
型号参数
|
型号 |
常温电阻
25℃/Ω
|
表面温度
/℃ |
额定电压
/V
|
长度
L/mm |
宽度
W/mm |
厚度
T/mm |
|
MZ9-L35W6T2.1V12T60 |
10~30 |
60±10 |
12 |
35 |
6 |
2.1 |
|
MZ9-L35W6T2.1V12T70 |
10~30 |
70±10 |
12 |
35 |
6 |
2.1 |
|
MZ9-L35W5T2.1V12T180 |
10~30 |
180±10 |
12 |
35 |
5 |
2.1 |
|
MZ9-L35W5T2.1V12T240 |
10~30 |
240±10 |
12 |
35 |
5 |
2.1 |
|
MZ9-L35W5T2.1V12T270 |
10~40 |
270±10 |
12 |
35 |
5 |
2.1 |
|
MZ9-L24W15T1.15V12T120 |
2~12 |
120±10 |
12 |
24 |
15 |
1.15 |
|
MZ9-L24W15T1.15V12T140 |
2~12 |
140±10 |
12 |
24 |
15 |
1.15 |
|
MZ9-L24W15T1.15V12T180 |
2~12 |
180±10 |
12 |
24 |
15 |
1.15 |
|
MZ9-Φ5T1.1V12T50 |
80~150 |
50±5 |
12 |
Φ5 |
|
1.1 |
|
MZ9-Φ10T1.2V12T70 |
5~30 |
70±10 |
12 |
Φ10 |
|
1.2 |
|
MZ9-Φ13T2.5V12T80 |
10~30 |
80±10 |
12 |
Φ13 |
|
2.5 |
|
MZ9-Φ8T1.85V12T90 |
10~30 |
90±10 |
12 |
Φ8 |
|
1.85 |
|
MZ9-Φ6T1.85V12T100 |
10~30 |
100±10 |
12 |
Φ6 |
|
1.85 |
|
MZ9-Φ10T2.5V12T120 |
10~30 |
120±10 |
12 |
Φ10 |
|
2.5 |
|
MZ9-Φ16T1.1V12T160 |
2~30 |
160±10 |
12 |
Φ16 |
|
1.1 |
|
MZ9-Φ20T1.5V12T200 |
2~30 |
200±10 |
12 |
Φ20 |
|
1.5 |
可根据客户要求，温度在50℃~200℃之间设计，使用电压可在3V~50V之间设计。
使用注意
1) PTC加热片具有自动恒温的特点，不需要温度控制系统，是所有PTC加热器的核心元件。
2) 有四种电极可供客户选择：化学镀镍+银，熔喷金属铝，印刷铝+银，印刷铝。
3) 和市电电压使用的产品不同，低电压使用的产品当工作电压变化超过25%时，表面温度的变化非常明显。
4) 多个PTC加热片一起使用时，应并联，不可串联。
5) 此品种产品没有引出电线和绝缘层，客户若无
法使用，请选择外加绝缘膜型的产品或者金属外壳型的产品。
低电压用金属外壳型PTC加热器
外形结构
型号参数
|
型号 |
长度/mm |
宽度/mm |
厚度/mm |
表温/℃ |
使用电压/V |
绝缘耐压/V |
|
MZ9K-L45W32T6V12T60 |
45 |
32 |
6 |
60±5 |
12 |
500 |
|
MZ9K-L60W42T8V12T100 |
60 |
42 |
8 |
100±10 |
12 |
500 |
|
MZ9K-L25W22T6V12T150 |
25 |
22 |
6 |
150±10 |
12 |
500 |
| 。。。。。。可根据客户要求，温度在50℃~280℃之间设计，使用电压可在3V~50V之间设计。 |
使用注意
1）发热功率在通电后由大到小， 最后稳定。稳定功率与使用条件有关，同一件PTC发热器，使用条件不同，则功率可能相差几倍。散热越快则稳定功率越大；PTC的表面温度越高则功率越高。
2）PTC发热件的表面温度由PTC自身控制，也可以通过断开电路控制，但不可以通过调节电压来控制表面温度。
3）PTC本身可靠性很高、寿命很长，但是如果装配不当，产品会出现功率和温度不稳定等情形。
4）多个PTC一起使用时，应并联，不可串联。

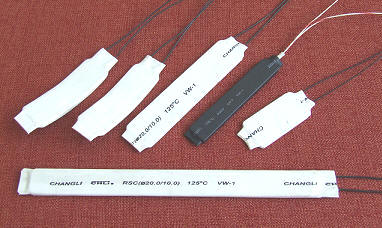

低电压用外加绝缘膜型PTC加热器
外形结构
型号参数
|
型号 |
长度/mm |
宽度/mm |
厚度/mm |
表温/℃ |
使用电压/V |
绝缘耐压/V |
|
MZ9X-L30W22T3V12T40 |
30 |
22 |
≤3.5 |
40±5 |
12 |
500 |
|
MZ9X-L30W22T3V12T55 |
30 |
22 |
≤3.5 |
55±5 |
12 |
500 |
|
MZ9X-L30W22T3V12T80 |
30 |
22 |
≤3.5 |
80±5 |
12 |
500 |
|
MZ9X-L30W22T3V24T90 |
30 |
22 |
≤3.5 |
90±5 |
24 |
500 |
|
MZ9X-L41W22T3V12T40 |
41 |
22 |
≤3.5 |
40±5 |
12 |
500 |
|
MZ9X-L41W22T3V12T55 |
41 |
22 |
≤3.5 |
55±5 |
12 |
500 |
|
MZ9X-L60W22T3V12T50 |
60 |
22 |
≤3.5 |
50±5 |
12 |
500 |
|
MZ9X-L60W22T4V6T50 |
60 |
22 |
≤4.5 |
50±5 |
6 |
500 |
|
MZ9X-L60W22T3V6T60 |
60 |
22 |
≤3.5 |
60±5 |
6 |
500 |
|
MZ9X-L85W22T3V24T40 |
85 |
22 |
≤3.5 |
40±5 |
24 |
500 |
|
MZ9X-L90W10T3V12T100 |
90 |
10 |
≤3.5 |
100±5 |
12 |
500 |
|
MZ9X-L95W22T3V24T90 |
95 |
22 |
≤3.5 |
90±5 |
24 |
500 |
|
MZ9X-L95W22T4V12T80 |
95 |
22 |
≤4.5 |
80±5 |
12 |
500 |
|
MZ9X-L95W22T4V12T85 |
95 |
22 |
≤4.5 |
85±5 |
12 |
500 |
|
MZ9X-L180W16T4V12T80 |
180 |
16 |
≤4.5 |
80±5 |
12 |
500 |
可根据客户要求，温度在50℃~280℃之间设计，使用电压可在3V~50V之间设计。
使用注意
1）发热功率在通电后由大到小， 最后稳定。稳定功率与使用条件有关，同一件PTC发热器，使用条件不同，则功率可能相差几倍。散热越快则稳定功率越大；PTC的表面温度越高则功率越高。
2）PTC发热件的表面温度由PTC自身控制，也可以通过断开电路控制，但不可以通过调节电压来控制表面温度。
3）PTC本身可靠性很高、寿命很长， 但是如果装配不当，产品会出现功率和温度不稳定的情形。
4）多个PTC一起使用时，应并联，不可串联。
|
