本测温控温电路适用于家用空调、电热取暖器、恒温箱、温床育苗、人工孵化、农牧科研等电热设备。 其使用温度范围是0~50℃，测控温精度为±（0.2~0.5）℃.

    2.2.1 原理电路
    本测温控温电路由温度检测、显示、设定及控制等部分组成，见图2.2.1。图中D1~D4为单电源四运放器LM324的四个单独的运算放大器。RT1~RTn为PTC感温探头，其用量取决于被测对象的容积。 RP1用于对微安表调零，RP2用于调节D2的输出使微安表指满度。S为转换开关。

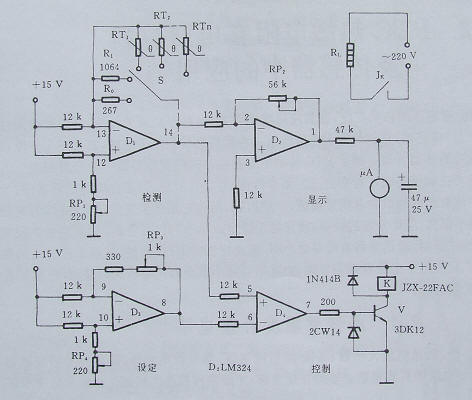

                                                      图2.2.1  测温控温电路

    由RT检测到的温度信息， 输入D1的反馈回路。 该信息既作为D2的输入信号， 经D2放大后通过微安表显示被测温度；又作为比较器D4的同相输入信号，与D3输出的设定基准信号，构成D4的差模输入电压。
    当被控对象的实际温度低于由RP3预设的温度时，RT的阻值较小，此时D4同相输入电压的绝对值小于反相输入电压的绝对值，于是D4输出为高电位，从而使晶体管V饱和导通， 继电器K得电吸合常开触点JK，负载RL由市电供电，对被控物进行加热。
    当被控对象的实际温度升到预设值时，  D4同相输入电压的绝对值大于反相输入电压的绝对值， D4的输出为低电位，从而导致V截止，K失电释放触点JK至常开，市电停止向RL供电，被控物进入恒温阶段。 如此反复运行，达到预设的控温目的。

    2.2.2 主要元器件选择
    本测温控温电路选用PTC热敏电阻为感温元件，该元件在0℃时的电阻值为264Ω， 制作成温度传感器探测头，按图2.2.2线化处理后封装于护套内，其电阻-温度特性见图2.2.3.

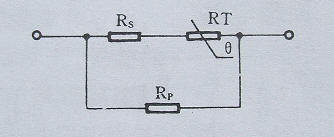

                                           图2.2.2  线化电路

    线化后的PTC热敏电阻感温探头具有良好的线性，其平均灵敏度达16Ω/℃左右。 如果采用数模转换网络、与非门电路及数码显示器， 替代本电路的微安表显示器，很容易实现远距离多点集中的遥测。继电器的选型取决于负载功率。为便于调节，RP1~RP4选用线性带锁紧机构的微调电位器。

    2.2.3 安装与调试
    调试工作主要是调整指示器的零点和满度指示。  先将S接通R0，调节RP1使微安表指零，于此同时，调节RP4使其阻值与RP1相同，以保持D1与D4的对称性。然后将S接通R1， 调节RP2使微安表指满度。最后，按RT的标准阻-温曲线， 将RP3调到与设定温度相应的阻值，即可投入使用。
    本测温控温电路适用于家用空调、电热取暖器、恒温箱、温床育苗、人工孵化、农牧科研等电热设备。  其使用温度范围是0~50℃，测控温精度为±（0.2~0.5）℃.

　

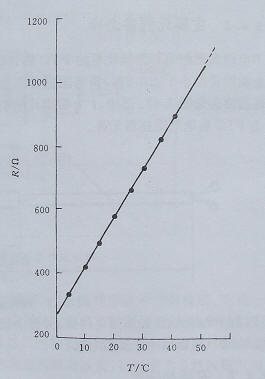

                                                                 图2.2.3  传感测头的标准阻-温特性
