生产中所用的自动车床、电热烘箱、球磨机等连续运转的机电设备，以及其它无人值守的设备， 因为电机过热或温控器失灵造成的事故时有发生，需要采取相应的保安措施。PTC热敏电阻过热保护电路能够方便、有效地预防上述事故的发生 。

    2.3.1 原理电路
    图2.3.1是以电机过热保护为例，由PTC热敏电阻和施密特电路构成的控制电路。图中，RT1、RT2、RT3为三只特性一致的阶跃型PTC热敏电阻器，它们分别埋设在电机定子的绕组里。 正常情况下，PTC热敏电阻器处于常温状态，它们的总电阻值小于1KΩ。此时，V1截止，V2导通，继电器K得电吸合常开触点，电机由市电供电运转。
    当电机因故障局部过热时，只要有一只PTC热敏电阻受热超过预设温度时，其阻值就会超过10KΩ以上。 于是V1导通、V2截止，VD2显示红色报警，K失电释放，电机停止运转，达到保护目的。

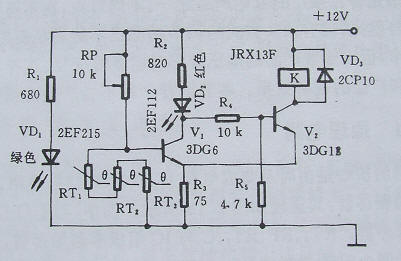

                                             图2.3.1  电机过热保护控制电路
　

    2.3.2 主要元器件选择
    PTC热敏电阻的选型取决于电机的绝缘等级。元件的标准外形尺寸见图2.3.2。通常按比电机绝缘等级相对应的极限温度低40℃左右的范围选择PTC热敏电阻的居里温度。例如，对于B1级绝缘的电机，其极限温度为130℃，应当选居里温度90℃的PTC热敏电阻。***（参数表 ☞ 过热保护用PTC热敏电阻）

                                                        图2.3.2  PTC热敏电阻外形尺寸

    继电器K的选择取决于电机的容量，图2.3.1中的是JRX-13F，触点负载0.5A，适合小型电机。RP应选带锁紧机构的电位器。

    2.3.3 安装与调试
    推荐的安装方式是将PTC热敏电阻分别埋设在电机定子的绕组里。 调试方法是：将PTC热敏电阻置于恒温箱中，设定温度为TK,调节RP使PTC热敏电阻在TK-5℃时，VD2不亮，K不动作；在TK+5℃时，VD2灯亮，K动作。锁紧RP即可。
