自复保险丝电阻值与温度变化的关系图如图d。 图中a点温度较低，PTC产生的热和散发的热达到平衡。b点温度较高时，PTC处于热平衡状态，c点为温度继续增加时，PTC达到热平衡临界点(居里点)，此时很小的温度变化就可以导致阻值大幅度的增加。d点是PTC处于高阻状态，限制大电流通过，从而保护电器不受损坏。

图 d

    2.安装方式：
    自复保险丝没有极性，适用于AC和DC电源，与被保护电器串联于线路中，如图e。

图 e

    3.自复保险丝工作性能及特点
   (1) 零功率电阻低：自复保险丝自身阻抗较低，正常工作时功率损耗小，表面温度低。
   (2) 过流保护速度快：自复保险丝由于自身材料特性，过流状态响应速度比其他过流保护装置快得多。
   (3) 自锁运行：自复保险丝在过流保护状态，以极小的电流锁定在高阻状态，只有切断电源或过电流消失后，才会恢复低阻状态。
   (4)自动复位：自复保险丝在起到过流保护作用后(故障排除）自行复位，无需进行拆换。
   (5)耐大电流：自复保险丝有极好的耐大电流能力，有的规格可承受100A电流冲击。

    自恢复保险丝

    温度保险丝

    温控开关

    电讯及网络

    UL 1950与FCC第68章规范ITU-T规格要求
    用户终端设备
    类比/模拟线路卡
    T1/E1设备、ISDN设备、ASDL设备
    HDSL设备
    总配线架保安单元
    有线电话/中心局至用户电缆线

    电脑及多媒体

    CPU/IC的保护
    IEEE 802.3以太网LAN  IEEE 1394  iLINK
    I/O端口
    LCD监视器/显示器
    LNB卫星机顶盒   扬声器
    PC卡和插槽
    智慧卡/智能卡阅读器
    DDC视频端口DVI
    USB   POS设备

    工业及汽车业

    电磁负载
    马达、风扇有及吹风机
    卤素灯   火警设备  变压器
    电子镇流器/电子安全器
    印刷电路版及铜铂线的保护
    保护电气连接线/线束保护

    电池及可携式电子设备

    锂电池及电池组
    保护可充电池组
    线性AC/DC转换器
    保护可携式电子产品的输入端口
    DC点烟器的电源转换器

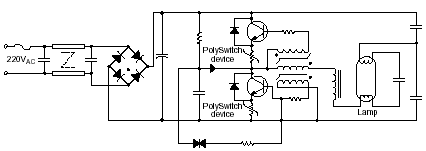

    1、电子镇流器（ NEW!）

    因灯管漏气、灯丝老化或其他不明原因造成灯管无法点亮， 很容易使镇流器中的两晶体管烧掉或失效。晶瑞科公司最近推出JB系列polyswitch是专业为电子镇流器制作的PPTC ,耐压达130V,应用在26W、28W、30W、36W、40W、50W、60W、80W等不同功率的镇流器上，可以有效地保护镇流器中电子镇流器易损坏地两个晶体管（可参考下图）

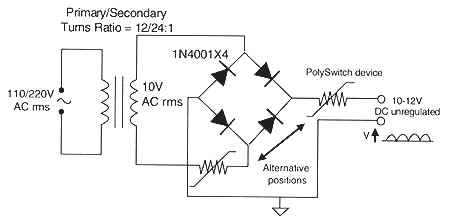

    2、AC/DC转换器（电源适配器、充电器）

    在许多消费类电子产品中，AC/DC转换器用于电池充电器及廉价的DC电源。短路或输出过大电流会导致变压器线圈温升过高。使用PPTC元件(如JU110型号)后，AC/DC转换器可以达到UL的要求。

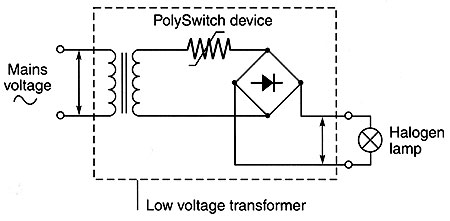

    3、卤素灯（变压器）

    变压器在工业上有广泛应用，由于其工作环境的复杂和其负载更换频繁等可能造成短路现象，如因素卤素灯需要有过电流保护，以防止变压器出现短路、损坏，并防止卤素类安装出错或负载降低而造成损坏。

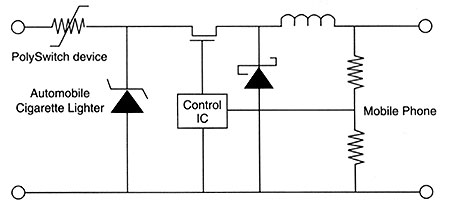

    4、汽车（点烟器、防盗器）

    汽车所处的环境很恶劣，在电气方面的要求很严格，因此点烟器的电源转换器（CLA）是在温度变化范围很宽的环境中及各种充电条件下工作的。因此，CLA会经常会出现故障，结果导致短路，烧掉熔断丝。另外还广泛应用在汽车摩托车上的防盗器、集束电路控制等以防止各种恶劣情况造成电路故障，保证汽车安全运行。

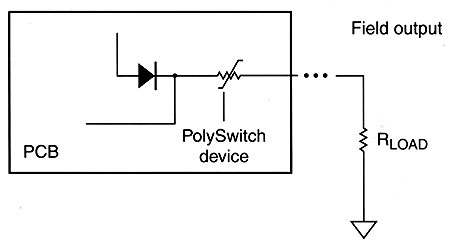

    5、电磁负载的应用（微电机、马达）

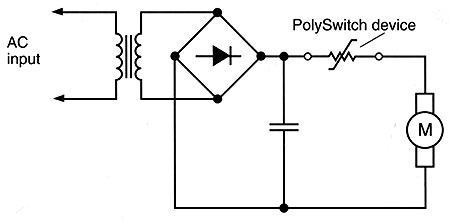

    电磁负载对许多现象很敏感。不正确使用螺线管、阀、电动机、会导致元件出现故障，会损坏电路。（见图a）马达卡死一般会造成电机过热，使电机的线圈或其它电子元件受损坏，用PPTC元件可以保护由马达卡死造成的过载或过热。如扫描器电动机及防滞抖动器需要保护，以防止出现卡住或锁死等现象而应用PPTC（见图b）

                    图a                                          图b

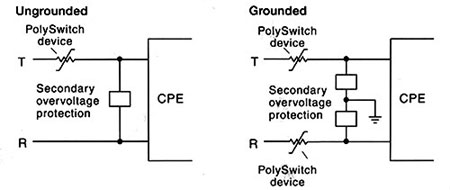

    6、用户终端设备（电话机、传真、POS等）

    用户终端设备如电话机、传真机等，搭接或雷击会造成电话使用者的不便甚至造成身体上的伤害，因为异常电流会经由电话线导至使用者所持的电话内， PolySwitch元件的JTR600系列能防止这种不正常电流进入敏感的电话设备中，并且符合UL1459。

    7、音响（分频器）

    音响设备常出现过流现象，如电压不稳或操作不当，会造成喇叭的失真，特别是高音喇叭更容易损坏，PolySwitch元件可以有效的保护高音喇叭。常见的与电阻并联使用（图A）或与发光二极管并联使用（图B）。  PolySwitch元件一般安装在分频器上。

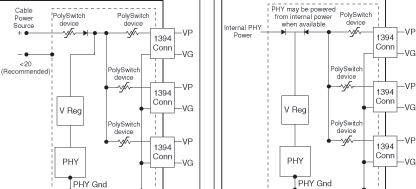

    8、IEEE 1394A和USB接口

    在IEEE1394的规格中第一、二、三类的标准电源中， 规定必须提供过电流的保护元件，PolySwitch元件能够免除Plug&Play造成的困扰，提供最可靠的保护。同时，PolySwitch元件，完全符合USB规范，且易于设计整合于USB设备，能够将过电流状态回报控制器，经UL安规认证之保护元件，可靠度高，提高最佳的过电流保护。

    9、影像设备（卫星影像接收器、有线电视放大器）

    在一般卫星接收仪器中，电源供应与电视讯号透过同一条同轴电缆传送，用户将电缆联接至LNB或有线电视时，可能在接头处发生短路，使设备内的元件受损坏；有线电视大部分是集中供电， 一旦有过电流出现就会使很多用户受影响，同时维修困难、费用高，PolySwitch元件在过电流产生时会变成高阻状态，能有效保护电视设备， PolySwitch元件在故障排除后自动恢复，不会影响电视正常工作。
