介绍利用PTC热敏电阻对功率为50VA以下的小型变压器作过载和短路保护的一种电路。

    原理电路
    变压器的初级绕组由外部的220V电源经光耦和三端可控开关（BRT22）供电，次级电路输出为6~24V。BRT22的光耦合器二极管的控制能由次级电路获得。当 变压器次级电路正常时，控制电流流过半波整流二极管VD1和接通了的阀值开关（TCA105），并且受到3.3KΩ的电阻限流。本电路接通之前，BRT22处于关断状态，因此在通电开始只能经过低电阻的PTC热敏电阻（MZ11-03P151H265）给变压器供电。 当电路接通后，即有控制电流经过BRT22的光耦合器二极管。而在BRT22接通之前，PTC热敏电阻器将BRT22跨接，一旦BRT22借助于光电效应接通后， PTC热敏电阻器则被BRT22短路，因此不能变热。若次级电路出现过载或短路故障，增大了的负载电流流过串联的1Ω电阻器，在其上产生的压降经整流二极管VD2整流后馈送到TCA105上。假如测得的电压超过0.8V，则TCA105的输出受抑制，因此BRT22关断。此时增大的电流通过PTC热敏电阻器，使之很快地发热， 导致阻值变高，阻断初级电路， 从而保护变压器不会因过载或短路而被烧坏。
　

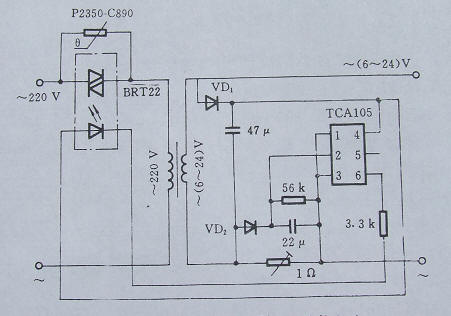

                                    图2.13.1  小型变压器过载和短路保护电路
